Печи для хорошей русской бани изготавливаются, как правило, из кирпича или металла. Металлические печи свободно продаются сегодня в большинстве специализированных магазинов, предлагающих клиентам большой выбор моделей. Вниманию людей, предпочитающих всё делать самостоятельно, мы предлагаем эту статью о том, как сделать металлическую печь в баню своими руками.

Изготовление топки и каменки

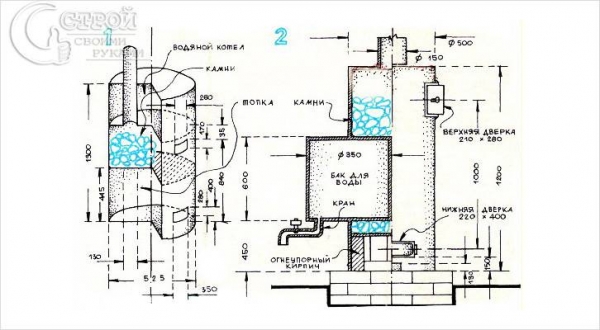

Схема металлической печи в разрезе

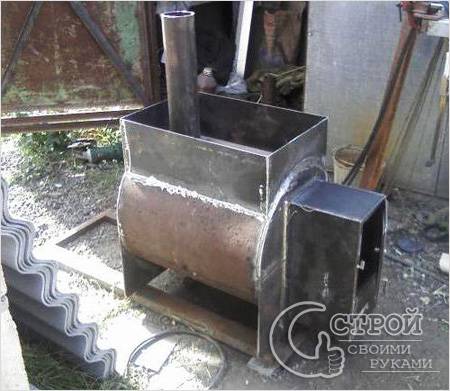

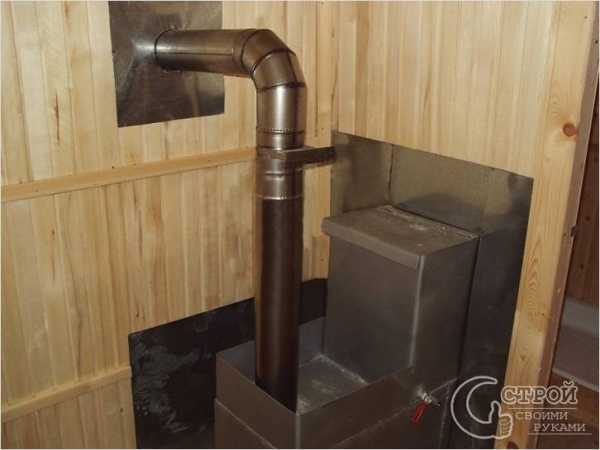

Самодельная металлическая печь

Особенностью классической русской бани является то, что она оборудуется не газовой и не электрической, а именно дровяной печью. При этом только грамотный подход к её конструированию позволит вам получить характерный для таких печей режим (влажность воздуха в парилке 60% при температуре 70-80 градусов). При самостоятельном изготовлении русской печи возможен выбор из следующих двух вариантов:

вертикальная печь из трубы выбранного вами диаметра;
горизонтальная конструкция на основе металлической бочки.

В данной статье нами будет рассмотрен вариант изготовления печи вертикального типа.

Основная задача, которую необходимо решить в этом случае, состоит в том, чтобы найти трубу подходящего диаметра (0,5-0,6 метра) с толщиной стенки от 5 до 10 мм и высотой 1,6 метра. Эта труба делится на три части, причём секция длиной 0,6 метра предназначается для водяного бака, а две секции по 0,8 метра пойдут на топку и каменку. Из оставшихся заготовок можно будет сделать дверцы для топки и поддувала. Все эти элементы печи и их размеры указаны на приводимом здесь чертеже.

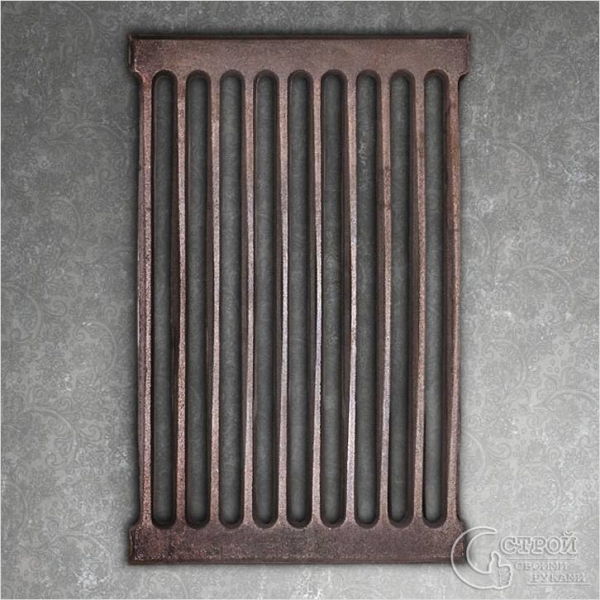

Колосниковая решетка для металлической печи

В части трубы, предназначенной для топки, вам нужно будет проделать вырезы определённых размеров. Для поддувала делается отверстие размером 200х60 мм. Прямо над ним следует приварить перегородку с четырьмя проушинами, служащую для установки колосника. Сам колосник, подобранный по размеру печи, можно приобрести в магазине печного литья. Толщина пластины для навески решётки не должна быть менее 12 мм.

Чуть выше колосника делается отверстие под дверцу топки (вырез размером 250 х180 мм), а сверху к трубе приваривается вторая перегородка с вырезанным центром, на которой можно будет смонтировать поддон каменки. В качестве поддона можно использовать ещё одну колосниковую решетку, при этом по высоте каменка должна занимать не менее 0,8 метра. В этом отделении металлической печи также вырезается отверстие для дверцы размером 250х300 мм. Затем каменка заполняется на треть высоты небольшими по размеру камнями округлой формы, имеющими мелкокристаллическую структуру тёмного цвета (серого или чёрного).

Бачок для воды

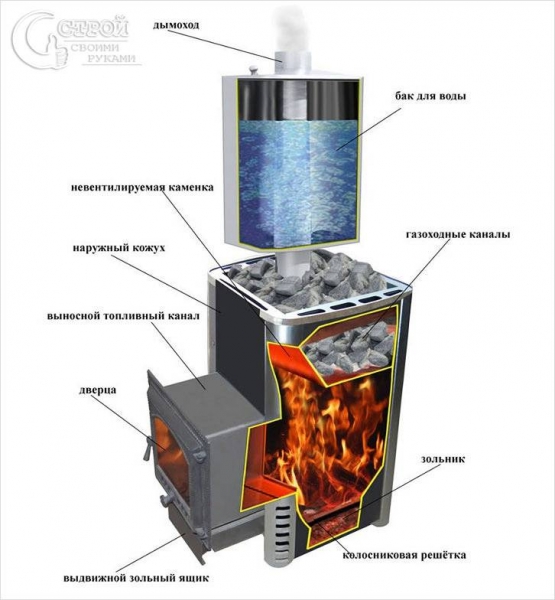

Схема металлической печи для бани

В печах вертикального типа секция для горячей воды обустраивается прямо над каменкой. С этой целью устанавливается еще одна перегородка толщиной 8 мм с отверстием под трубу дымохода (120 мм в диаметре), являющаяся дном данной секции.

Обратите внимание!
Отверстие под дымоходную трубу должно быть несколько смещено к задней стенке. Сверху приваривается пластина с отверстием под дымоход, закрывающая лишь половину верхней окружности бака. Оставшаяся незакрытой часть используется для заливки воды и закрывается во время её нагрева специальной крышкой с ручкой.

В том случае, если вы решили вывести трубу из кирпича на крышу бани – вам необходимо будет к дымовой трубе приварить небольшую площадку (300х300 мм) на расстоянии примерно 300 мм от крышки. К стенке бачка со стороны крышки и как можно ближе ко дну приваривается кусок трубы соответствующего диаметра, в который позднее устанавливается вентиль.

Установка печи

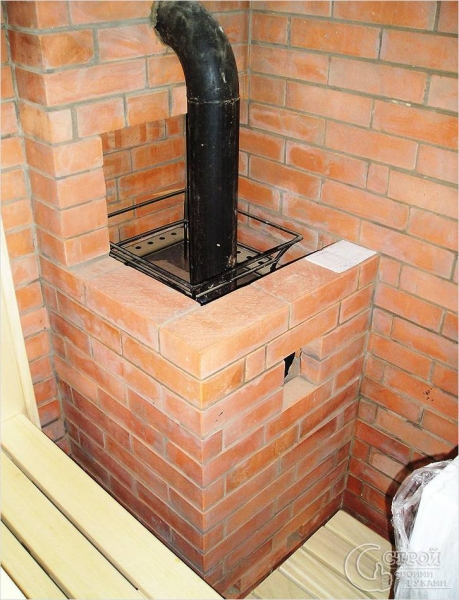

Печь, обложенная кирпичом

Обустройство металлической печи в баню своими руками начинается с подготовки фундамента под неё. Но ещё до начала его устройства вам нужно определиться с тем, будете ли вы обкладывать свою печь кирпичом или нет. В парилках небольшого размера, рассчитанных на один заход, обкладку печи кирпичом можно и не производить. Если же вы рассчитываете париться в несколько «заходов» и хотите, чтобы тепло как можно дольше держалось в парилке – без такой обкладки никак не обойтись.

Для обустройства фундамента вам потребуется огнеупорный кирпич, который выкладывается в два ряда и заливается сверху готовым бетонным раствором. Размеры такого фундамента составляют обычно величину около 700х700 мм; при этом он должен располагаться на следующих удалениях от стен парилки:

не менее 20 см для печей с обкладкой кирпичом;
не менее одного метра для «голых» металлических печей.

Обратите внимание!

В целях безопасности стены парилки в районе размещения металлической печи закрываются специальной фольгой с утеплителем (из материала типа «Изовер»). Для печей, обкладываемых кирпичом, такая защита стен не требуется.

Кирпичная дымоходная труба выводится, как правило, через крышу бани на высоту чуть более полуметра. Она обязательно оштукатуривается, а расположенные в местах её прокладки деревянные конструкции изолируются листами асбеста.
