Решив установить (или сложить) печь у себя в доме, необходимо сразу тщательно продумать несколько основных моментов, ведь труба для печи, должна быть безопасной и полностью справляться с возложенными на нее задачами: отводить из печи продукты сгорания используемого топлива и формировать тягу.

Вид труб

Этой проблемой желательно было бы озаботиться еще на стадии создания проекта дома. Но если мысль установить в каком-либо строении печь пришла в вашу голову позднее, придется вносить изменения в уже возведенные конструкции. При этом печная труба должна:

• быть прямой;
• не проходить слишком близко от горючих конструкций;
• быть выполненной из негорючего материла.

Стенная труба

Все печные трубы принято разделять на несколько видов:

• насадные – они опираются на саму печь,
• стенные – они встроены в стены дома,
• коренные – имеют собственный отдельный фундамент.

Материал для трубы

Схема кладки коренной трубы

Выбирать, из чего будет создана труба для печи, стоит из четырех негорючих вариантов – это кирпич, металл (сталь), бетон или модули с керамическими сердечниками.

Чаще всего до сих пор хозяева печей предпочитают устраивать насадные трубы из кирпича, которые, в свою очередь состоят из следующих элементов:

• шейка – это часть трубы между печным корпусом и разделкой в толще потолочного перекрытия;
• разделка – утолщение трубы в теле перекрытия;
• стояк – это труба, расположенная в пространстве чердачного помещения;
• разделка у крыши (ее еще называют «выдра»);
• оголовок трубы.

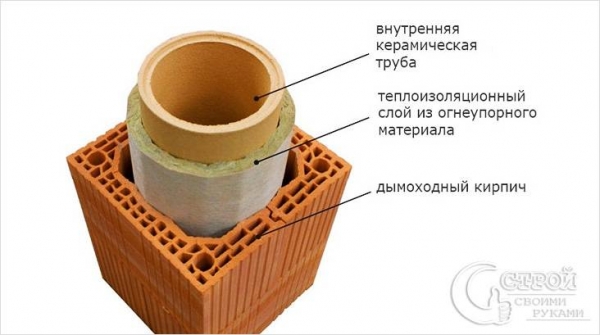

Гильза внутри кирпичной трубы

Для трубы вам придется использовать только специальный качественный кирпич, предназначенный для кладки нагревающихся конструкций. Раствор, на который он будет укладываться, также должен быть теплостойким и пластичным.

Обратите внимание!
Если трубу для печи выложить только из кирпича, то вскоре вы столкнетесь с проблемой необходимости частой ее чистки. Дело в том, что внутри труба из кирпича будет иметь множество неровностей, на которые будет налипать сажа. Избежать это можно сделав трубу для печи двойной – вставив внутрь кирпичной трубы трубу из другого материала («гильзу»).

Размер

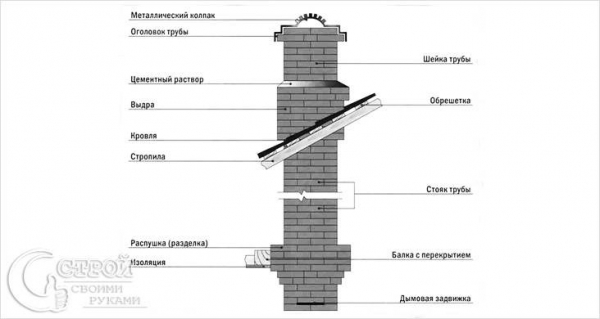

Элементы насадной трубы из кирпича

Размер сечения дымового канала трубы зависит от двух факторов:

• от типа печи,
• от теплоотдачи печи.

К примеру, для трубы с теплоотдачей до 3000 ккал/час необходимо выполнить трубу с сечением ½ на ½ кирпича; а для трубы с теплоотдачей от 3000 до 4500 ккал/час – ½ на ¾ кирпича.

Кладка из кирпича

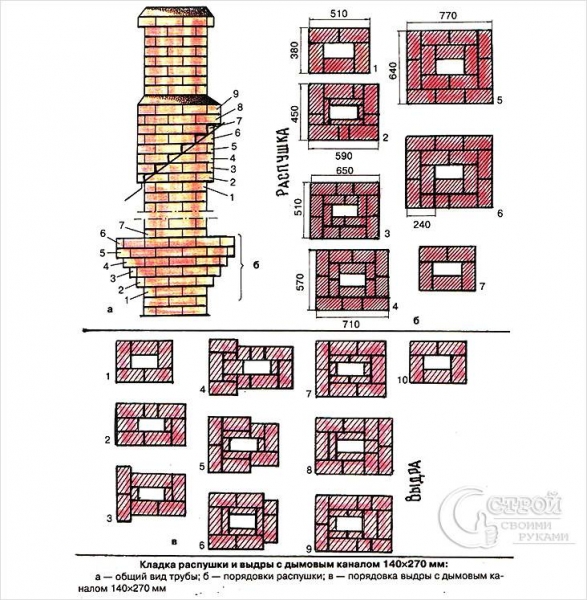

Схема кладки кирпичной трубы

Если вы кладете печь из кирпича сами, то у вас обязательно будут на руках схемы (порядовки). На этих схемах обычно есть и информация о печной трубе. Вам останется лишь в нужном месте сделать разделки, которые предотвращают нагревание расположенных в непосредственной близости к трубе горючих элементов, тем самым, исключая возникновение пожара по этой причине.

Модульный вариант дымохода

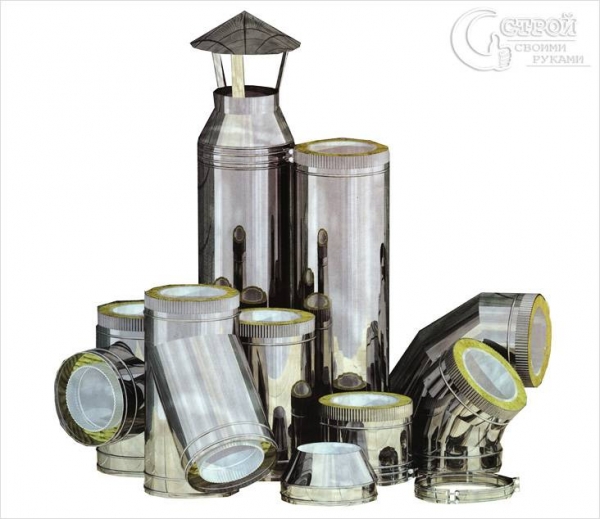

Модульная металлическая труба

Обратите внимание!
Удобство готовых модулей заключается в том, что вам не придется тратить на возведение такой трубы слишком много времени. К тому же готовые модули уже сразу имеют безопасную толщину стенок, поэтому вам останется лишь сделать (или заранее предусмотреть) отверстия в перекрытии и кровле для трубы.

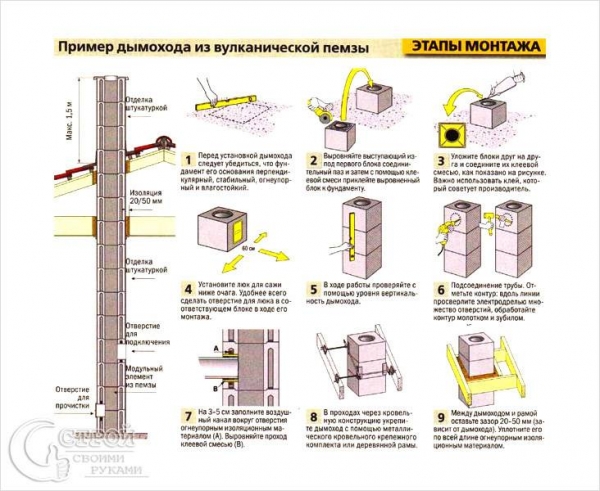

Установка модулей производится следующим образом:

1. Приобретите специальную сухую смесь для скрепления модулей, которую рекомендуют производители модулей.
2. Разведите из смеси и воды 1 ведро раствора, точно соблюдая пропорции, которые вы найдете на упаковке (раствор размешайте до однородной консистенции с помощью насадки «миксер» на дрель).
3. Вырежьте по размеру модуля асбоцементную прокладку.
4. Уложите ее на имеющуюся у вас печь в том месте, где будет находиться дымоход.
5. Сверху на нее нанесите первый слой раствора.
6. Установите первый модуль. Проверьте его вертикальность строительным уровнем.
7. Опять уложите слой раствора и установите следующий модуль.
8. Повторите все операции, пока труба не выйдет за пределы крыши на необходимую вам высоту.
9. Заизолируйте место примыкания трубы к кровельному материалу и установите сверху на трубу конструкцию, защищающую ее от дождевой воды.

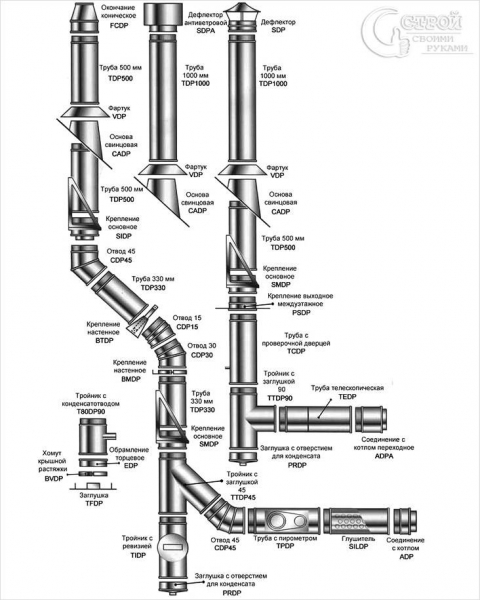

Элементы модульной трубы

Обратите внимание!
Использовать готовые модули вы можете в том случае, если приобрели печь или камин заводского изготовления, так как выкладывать трубу из кирпича с опиранием ее на печь (камин) нельзя, ведь ее вес не предусмотрен конструкцией и может привести к разрушению печи.

Труба из металла

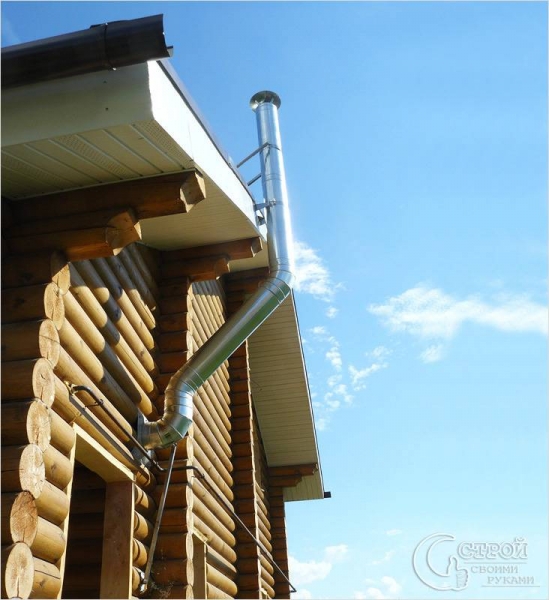

Коренная труба из стали

Еще один вариант трубы – это металлическая конструкция из жаропрочной стали, которая отходит от печи, проходит через стену и поднимается выше уровня кровли уже снаружи дома. В этом случае местом, требующим особого внимания, является проход трубы через стену и его хорошая изоляция.

Такую трубу не стоит делать самостоятельно – ее лучше купить готовую вместе с крепежными элементами (хомутами), благодаря которым вы добьетесь ее полной герметичности.

Видео

Предлагаем посмотреть видео инструкцию по строительству многоканальной печной трубы для газового котла:
